Mapping and ablation products

Système de cartographie et d'ablation Affera™

<p>Le système de cartographie et d’ablation Affera™ permet aux médecins de cartographier avec précision et de pratiquer une ablation en toute sécurité grâce à la cartographie HD tout-en-un et à la fonctionnalité double énergie.</p>

Informations de commande

Contacter un représentant/une représentante

Indications, sécurité et avertissementsLes renseignements contenus sur ce site Web ne doivent pas être considérés comme une source d'information exclusive. Ils ne remplacent pas ni ne se substituent aux renseignements contenus dans le ou les manuels d'utilisation du dispositif.Veuillez noter que l'utilisation prévue d'un produit peut varier en fonction des autorisations géographiques. Pour obtenir la liste des indications, des contre-indications, des précautions, des mises en garde et des effets indésirables potentiels, veuillez consulter le mode d'emploi. Pour les différents produits concernés, veuillez consulter le mode d'emploi sur le site http://manuals.medtronic.com/manuals/main/region.En ce qui concerne la compatibilité à l’IRM, veuillez consulter les informations relatives à l'IRM dans le manuel du dispositif avant d'effectuer une IRM.Pour toute information complémentaire, veuillez contacter votre représentant local de Medtronic.

Fonctions

Automatisation

Collecte automatique et continue des données

Collectez tout;, affichez le rythme que vous voulez voir.

Recartographie et clonage rapides

Commencez une nouvelle carte rapidement et efficacement tout en maintenant la géométrie, la cavité, le rythme, la fenêtre d’intérêt ou même les données EGM de la carte active.

The Affera™ mapping system is designed to automate, inform, and optimize the ablation procedure using innovative clinical tools and state-of-the-art catheters.

Gauche : TA à 400 ms Droite : TA à 300 ms

Information

Découvrez plusieurs outils remarquables du système de cartographie cardiaque Affera™ conçus pour simplifier la complexité intraprocédurale.

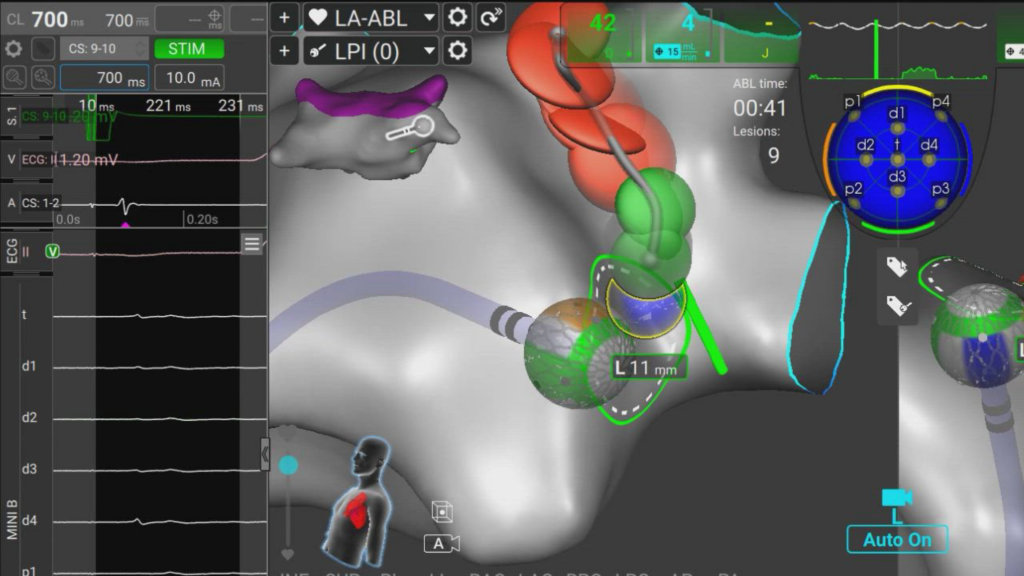

Balises automatiques

La forme et les couleurs des balises fournissent des informations instantanées sur l’emplacement et l’orientation de l'extrémité, ainsi que sur la création de la lésion.

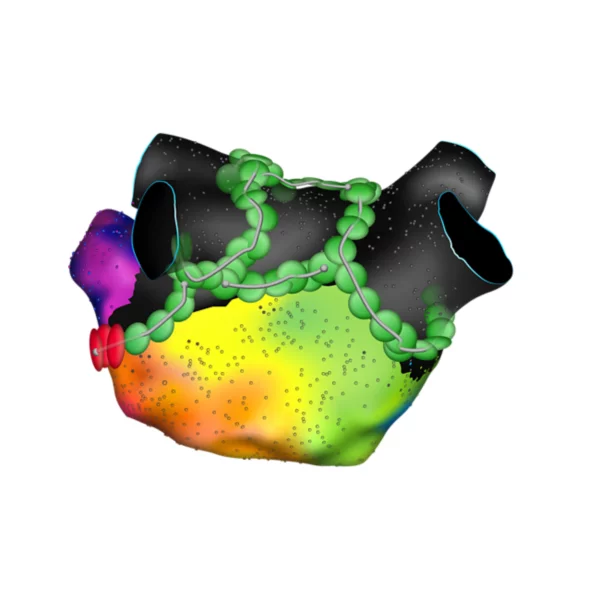

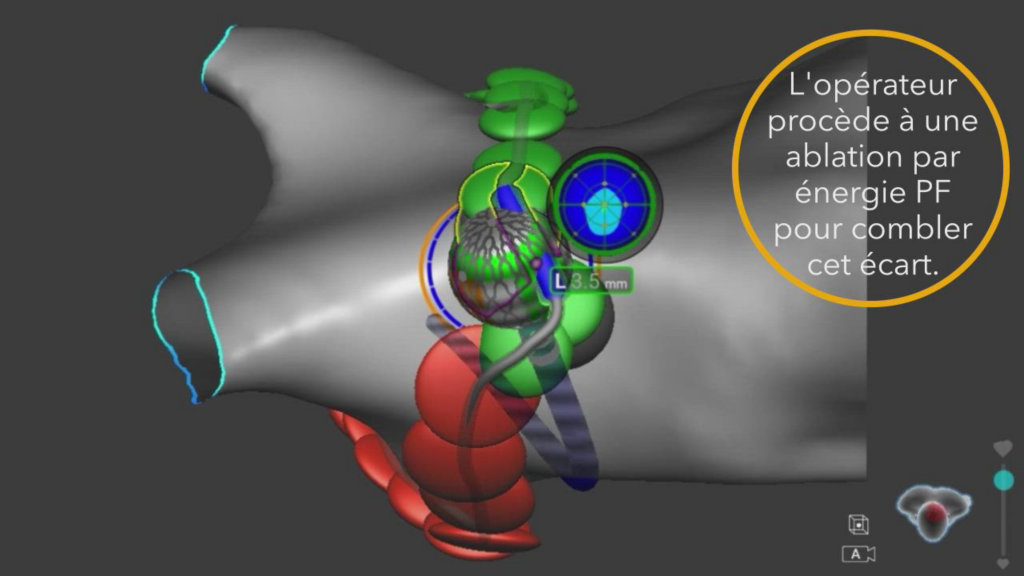

Ligne AfferaConnect™

Confirmez visuellement la contiguïté des groupes d’ablation et de l’ensemble de lésions.

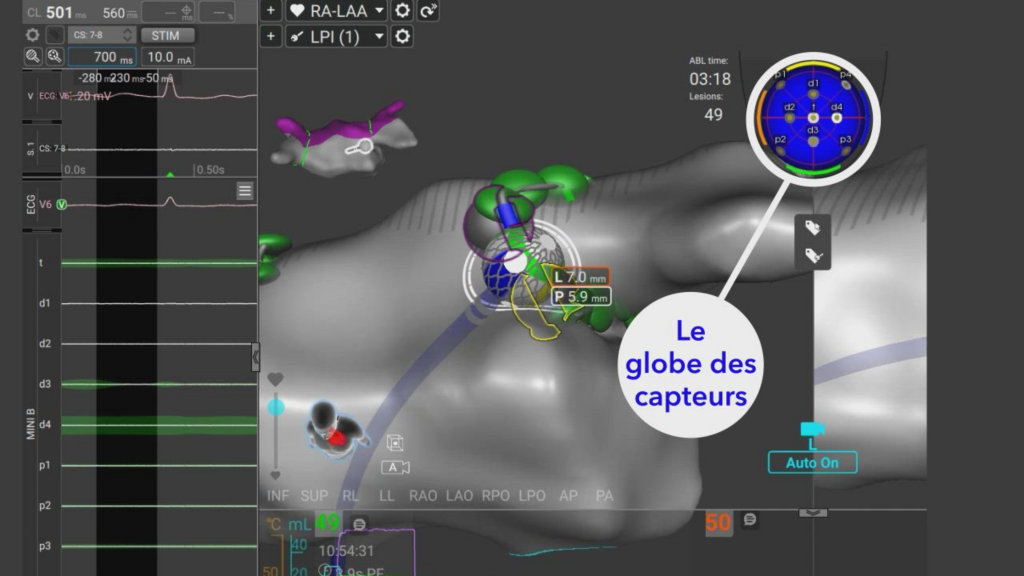

Globe du capteur et globe de température

Guide de cartographie et d’ablation en temps réel

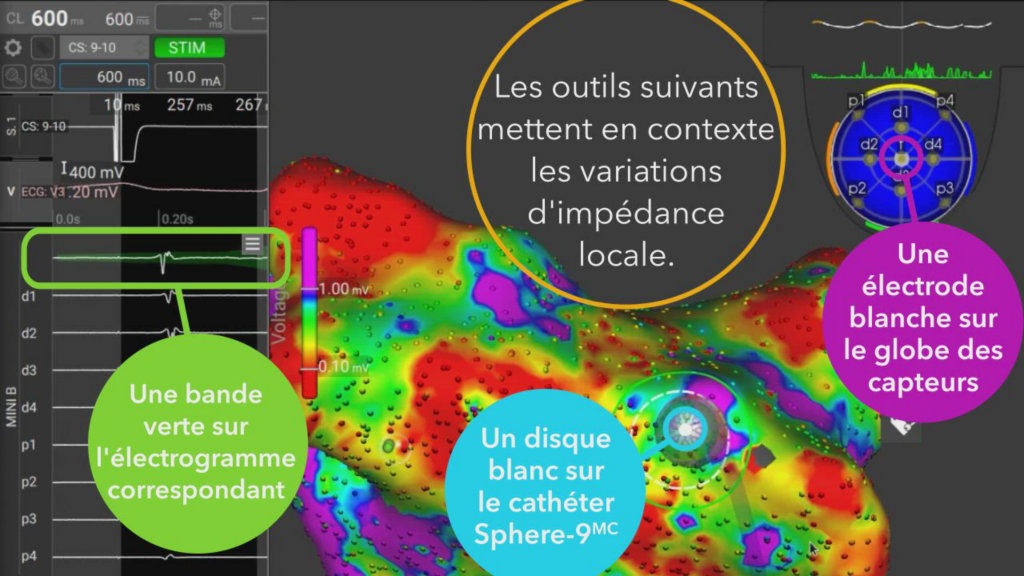

Retour d’impédance local

Les indicateurs d’impédance locaux définissent la proximité entre l'extrémité du cathéter et le tissu.

Optimisation

This is an image of the Affera™ mapping system vein mode.

Mode veine

Conçu pour délimiter des régions complexes du cœur, ce qui peut réduire l’utilisation de la fluoroscopie^1,2

This is an image of the Affera™ mapping system with a propagation arrow.

Flèche de propagation

Évaluez la direction du front d’onde
pour chaque battement avant, pendant et après l’ablation pour améliorer la prise de décision clinique.

The Affera™ mapping system is equipped with an integrated stimulator to expedite differential pacing workflows for assessing therapeutic outcomes.

Stimulateur intégré

Accélérez les flux de travail de stimulation différentielle pour évaluer les résultats thérapeutiques.

Caractéristiques

This is an image of the Affera™ capital system.

Composants essentiels

Pompe d'irrigation HexaFlow™
Compatible avec l'ensemble de tubulure à usage unique et la potence IV intégrée du chariot du système
Générateur RF HexaGen™
RF à température contrôlée pour la création de lésions focales étendues
Générateur PF HexaPulse™
Délivrance d’énergie PF unipolaire et biphasique
Unité d’interface de cathéter ((CIU) HexaMap™)
Navigation en synergie pour l’acquisition de cartes avec un cathéter compatible, affiche et enregistre les électrogrammes intracardiaques tout en assurant la stimulation.

Informations de commande

Les composants ci-dessous sont généralement commandés ensemble pour former un système fonctionnel.

Système de cartographie et de navigation Affera™

Numéro d’article	Nom du produit	Détails	Emballage
AFR-00016	Système de cartographie Affera™	Inclut le logiciel de cartographie Prism-2, un générateur de champ magnétique, l’unité d’interface de cathéter HexaMap™, un poste de travail, des câbles, des accessoires	Bundle
AFR-00008	Générateur PF HexaPulse™	Inclut le générateur PF, des câbles/accessoires
AFR-00004	Générateur RF HexaGen™	Inclut le générateur RF, une télécommande, une pédale, des câbles/accessoires
AFR-00005	Pompe d'irrigation HexaFlow™	Inclut la pompe, la potence, les câbles/accessoires
AFR-00013	Chariot du système	Personnalisé pour les composants du système Affera™

Consommables

Numéro d’article	Nom du produit	Détails	Emballage
AFR-00001	Cathéter Sphere-9™	Cathéter de cartographie et d'ablation combiné	1 chacun
AFR-00002	Ensemble de tubulure	Compatible avec la pompe d'irrigation HexaFlow™	Paquet de 4
AFR-00006	Câble d’extension du cathéter	Câble à usage unique pour le cathéter Sphere-9™ et le système Affera™	1 chacun
AFR-00015	Trousse d'électrodes de localisation par impédance	Patchs à usage unique pour la visualisation du cathéter	6 électrodes par trousse, 4 trousses par commande

Références

Brochure sur la solution systeme complete Affera (open in new window)

Brochure presentant le systeme integre de cartographie et d'ablation Affera, les logiciels et les technologies de catheter.

PRODUIT PDF 6 MB

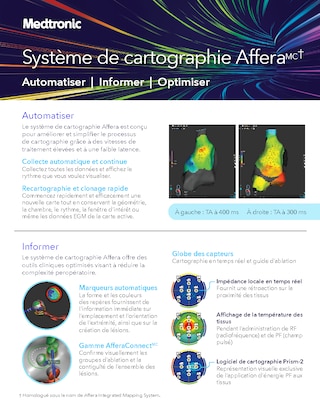

Brochure sur le systeme de cartographie Affera (open in new window)

Brochure mettant en avant les fonctionnalites du systeme de cartographie Affera, concu pour automatiser, guider et optimiser les flux de travail en electrophysiologie.

PRODUIT PDF 2 MB

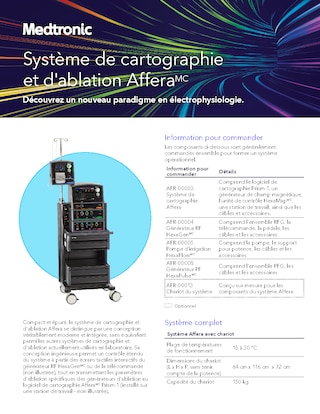

Specifications du systeme de cartographie et d'ablation Affera (open in new window)

Specifications techniques du systeme de cartographie et d'ablation Affera et de ses composants integres.

PRODUIT PDF 1 MB

Fiche d'information du catheter Sphere-9 (open in new window)

Apercu du produit mettant en avant les capacites de cartographie, d'ablation et de validation avec les therapies RF et PF a double energie.

PRODUIT PDF 1 MB

Ressources éducatives sur la plateforme Medtronic Academy

Consultez des informations détaillées sur le produit, notamment fiche technique, vidéos et présentations.

Consulter la Medtronic Academy (open in new window)

Anter E, Mansour M, Nair DG, et al. Dual-energy lattice-tip ablation system for persistent atrial fibrillation: a randomized trial. Nat Med. August 2024;30(8)2303–2310.
Affera™ mapping system software manual, M050220C001 (Agile). 2024.

Ce produit est homologué par Santé Canada sous le nom d'AFFERA INTEGRATED MAPPING SYSTEM sous le numéro d'homologation 115643 et d'AFFERA ABLATION SYSTEM sous le numéro d'homologation 115505.

Système de cartographie et d'ablation Affera™
